砂泵在使用過程中經常會有一些小部件磨損，從而需要更換，西安恒聯生產的砂泵配件均可更換。常用的配件如下圖：
SB6×8ZJ砂泵配件
序列號 | 名稱 | 零件號 | 數量 | 序列號 | 名稱 | 零件號 | 數量 |
1 | 絲堵ZG1/2” | SB68ZJ0001 | 5 | 24 | 軸承 | SB68ZJ0024 | 1 |
2 | 泵殼 | SB68ZJ0002 | 1 | 25 | 軸用擋圈 | SB68ZJ0025 | 1 |
3 | 葉輪-J | SB68ZJ0003 | 1 | 26 | 蓋板 | SB68ZJ0026 | 2 |
4 | 蓋型螺母 | SB68ZJ0004 | 1 | 27 | 右端蓋 | SB68ZJ0027 | 1 |
5 | 螺母 | SB68ZJ0005 | 1 | 28 | 泵座 | SB68ZJ0028 | 1 |
6 | 墊圈 | SB68ZJ0006 | 1 | 29 | 油位鏡 | SB68ZJ0029 | 1 |
7 | 紙墊 | SB68ZJ0007 | 1 | 30 | 紙墊 | SB68ZJ0030 | 1 |
8 | 螺柱 | SB68ZJ0008 | 12 | 31 | 鎖緊螺母 | SB68ZJ0031 | 1 |
9 | 彈墊 | SB68ZJ0009 | 12 | 32 | 鎖緊墊圈 | SB68ZJ0032 | 1 |
10 | 螺母 | SB68ZJ0010 | 12 | 33 | 左端蓋 | SB68ZJ0033 | 1 |
11 | 機封泵蓋 | SB68ZJ0011 | 1 | 34 | 擋泥環 | SB68ZJ0034 | 1 |
12 | 螺栓 | SB68ZJ0012 | 8 | 35 | 壓板組件 | SB68ZJ0035 | 1 |
13 | 彈墊 | SB68ZJ0013 | 8 | 36 | 軸套 | SB68ZJ0036 | 1 |
14 | 紙墊 | SB68ZJ0014 | 2 | 37 | O型密封圈 | SB68ZJ0037 | 1 |
15 | 軸承 | SB68ZJ0015 | 2 | 38 | 填料 | SB68ZJ0038 | 2 |
16 | 油孔蓋 | SB68ZJ0016 | 1 | 39 | 活節螺栓 | SB68ZJ0039 | 2 |
17 | 軸-J | SB68ZJ0017 | 1 | 40 | 平墊 | SB68ZJ0040 | 2 |
18 | 鉚釘 | SB68ZJ0018 | 4 | 41 | 螺栓 | SB68ZJ0041 | 2 |
19 | 銘牌 | SB68ZJ0019 | 1 | 42 | 螺母 | SB68ZJ0042 | 2 |
20 | 油杯 | SB68ZJ0020 | 2 | 43 | 銷 | SB68ZJ0043
| 1 |
21 | 螺栓 | SB68ZJ0021 | 8 | 44 | 機械密封組件 | SB68ZJ0044 | 1 |
22 | 彈墊 | SB68ZJ0022 | 8 | 45 | 鍵 | SB68ZJ0045 | 1 |
23 | 油封 | SB68ZJ0023 | 3 | 46 | 平鍵 | SB68ZJ0046 | 1 |
砂泵配件圖

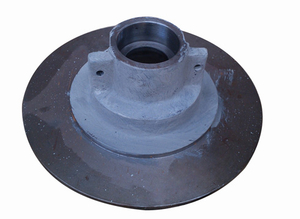

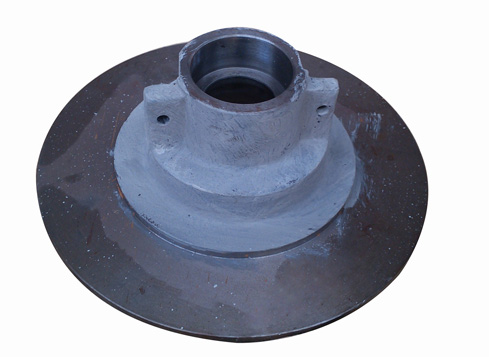

上圖依次是：剪切板、泵頭、機鋒泵蓋、加強版
上圖依次是：三角帶、O型圈、墊片、盤根
上圖依次是：銷、蓋型螺母、加強套版、聯軸器銷

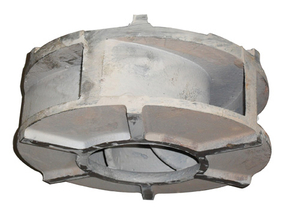

上圖依次是：葉輪、電聯、泵聯、軟連接
